LD Systems
MAILA EasyMount+®

Traversen- / Schäkelhalterung für MAILA SPA und MAILA COL

slide 1 of 11
slide 1 to 3 of 11

Preis auf Anfrage

Artikelnr:
LDMAILATMB
EAN:
4049521690310
Garantie:
24 Monate
Einheit:
Stück
Serie:
  • Montage-Adapter für geflogene MAILA-Setups
  • Ermöglicht die Traversen- oder Schäkelmontage
  • Einfache 360°-Ausrichtung auch unter Last
  • Werkzeuglose Montage

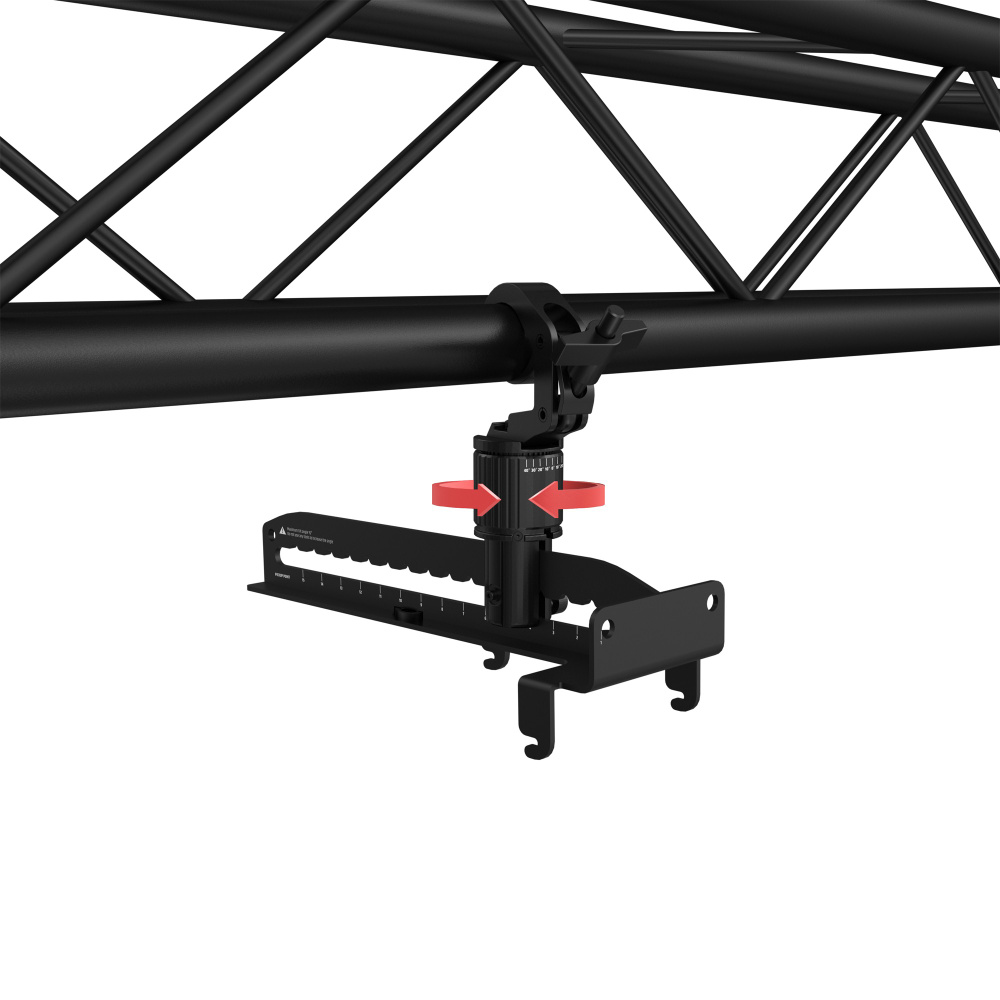

  • Selflock-Rohrklemme für die Traversenbefestigung
  • Stahlkonstruktion mit Pulverbeschichtung
  • Konform mit DGUV Vorschrift 17 (BGV C1)
  • Max. Traglast: 105 kg
MAILA EasyMount+®
MAILA EasyMount+®
Traversen- / Schäkelhalterung für MAILA SPA und MAILA COL

Preis auf Anfrage

Spezifikationen
Spezifikationen
Beschreibung
Videos
Stories
Downloads/Links

Spezifikationen

Allgemein
Befestigung
Klammer
Maximallast
105 kg
Material
Stahl
Beschichtung
Pulverbeschichtet
Gehaltenes Objekt aushängbar
Nein
Farbe
Schwarz
Abmessungen & Gewicht
Klemmbereich
35 mm
Neigungswinkel
15 °
Breite
149 mm
Höhe
356,5 mm
Tiefe
458,9 mm
Gewicht
5,41 kg

Beschreibung

Der EasyMount+® Montage-Adapter ermöglicht die Traversen-oder Schäkelmontage von MAILA Array-Konfigurationen in geflogenen Anwendungen. Der DGUV Vorschrift 17 -konforme Montage-Adapter aus Stahl mit robuster Pulverbeschichtung lässt sich ohne Einsatz von Werkzeugen am MAILA SPA und COL Verstärkermodul – der Basis jeder geflogenen MAILA-Konfiguration – befestigen und über eine “Selflock”-Rohrklemme an der Traverse aufhängen. Zum Befestigen an der Traverse ist im Lieferumfang eine "Selflock"-Harken enthalten. Alternativ kann das System auch mit der im Lieferumfang enthaltenen Schäkelhalterung aufgehängt werden.

Einmal montiert, ermöglicht die EasyMount+® Halterung das komfortable 360°-Drehen und Ausrichten geflogener MAILA-Konfigurationen – auch unter Last mit mehreren angehängten MAILA SAT bzw- MAILA COL Modulen. Die Halterung kann maximal mit 8x SAT + 1x COL bestückt werden. Eine clevere Manschette sichert die vertikale Ausrichtung des Lautsprecher-Arrays und erlaubt diese ebenso in Handumdrehen zu verstellen.

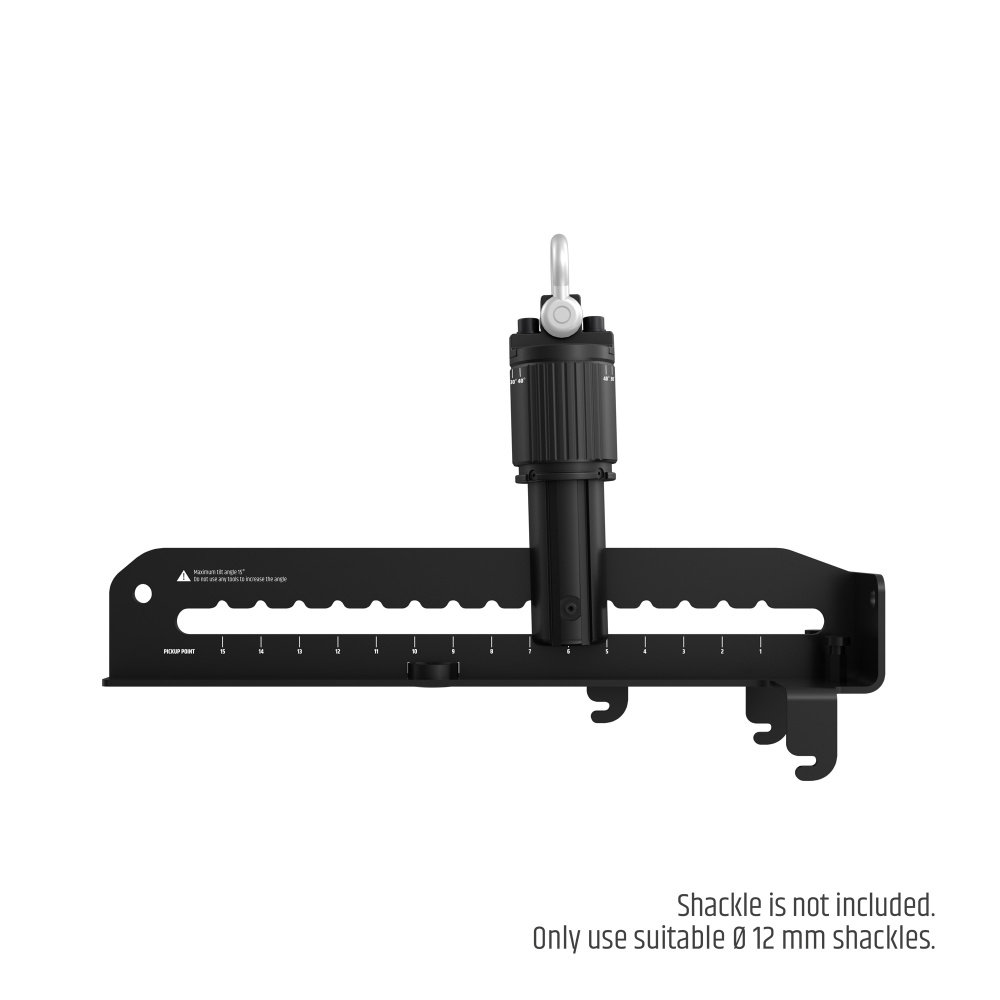

Hinweis: Ein Schäkel ist im Lieferumfang nicht enthalten.Verwenden Sie ausschließlich geeignete Schäkel Ø 12 mm!
