Artikel Nr.: PPB20
Garantie: 60 Monate
EAN: 4049521049545
Staffelung: 1
Einheit: Stück
Verpackungseinheit: 1
Serie:Palmer Press Patch Boxes
Ausführungen:
Artikel Highlights:
- Signalverteiler mit 20 Ausgängen
- Erdfreie transformatorsymmetrierte XLR-Eingänge für Signale mit Mikrofon- und Line-Pegel
- Hochwertiger Eingangsverstärker mit Gain-Regler und +20 dB Schalter
- 10 LEDs zur Pegelanzeige von -40 bis +10 dB
- 20 transformatorsymmetrierte XLR-Ausgänge mit paarweiser Treiberschaltung und individuellen Ground-Lift-Schaltern auf der Rückseite
- 2 zusätzliche 6,35 mm Stereoklinken- und Cinch-Ausgänge
- Nomineller Ausgangspegel +4 dBu / 600 Ohm, Klinken- und Cinch-Ausgänge -10 dBu
- Regelbarer 6,35 mm Kopfhörer-Ausgang
- Summen-Ein- und Ausgang zum Kaskadieren
- Integriertes geschirmtes Netzteil
- Gleichstromeingang für Notstromversorgung
Spezifikationen
Beschreibung

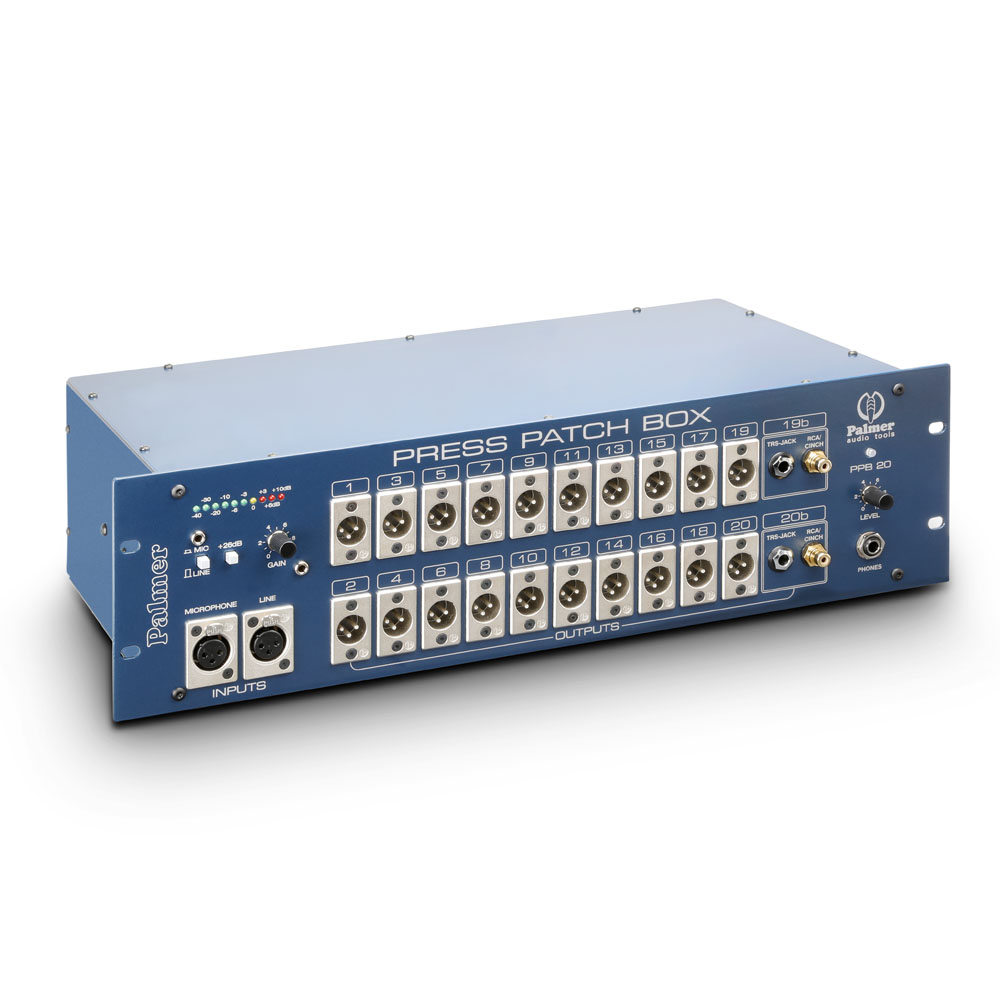

PB 20
Eine Press Patch Box ist ein spezieller Audiosignalverteiler, der für die besonderen Erfordernisse einer Pressekonferenz entwickelt ist. Über getrennte Eingänge kann wahlweise ein Mikrofon- oder Linesignal (Mischpultausgang) angeschlossen werden.
Auch als Stereo Version erhältlich (PPB20S)Ein hochwertiger Eingangsverstärker mit symmetrisch erdfreiem Eingang erlaubt eine Pegelanpassung in einem weiten Bereich. 20 trafosymmetrische XLR/m Buchsen mit paarweise individueller Treiberschaltung stehen als Ausgänge für Videokameras oder sonstige Tonaufzeichnungsgeräte zur Verfügung.
Der nominelle Ausgangspegel beträgt +4 dBu an 600 Ohm. Zusätzlich sind Kanal 19 und 20 mit TRS-Klinkenbuchsen für symmetrisches oder unsymmetrisches Signal und mit Cinch-Buchsen (-10 dBu Nominalpegel) ausgerüstet.
Werden mehr als 20 Ausgänge benötigt, können weitere PPB20 über eine rückseitige BUS IN/OUT Buchse kaskadiert werden. Zur Signalüberwachung dienen eine 10fache Led-Kette (Anzeigebereich -40 bis +10 dB, 0 dB Anzeige entspricht +4 dBu Ausgang) und ein regelbarer Kopfhörer-Verstärker.
Die PPB20 hat ein eingebautes geschirmtes Netzteil. Ein zusätzlicher DC-Eingang erlaubt den Akkubetrieb beziehungsweise eine Havarieversorgung. PW4 ist ein geeignetes Havarienetzteil für zwei PPB20.
